最近、蒸気圧が安定せず、ライン停止が増えています。
減圧弁が怪しい気もするのですが、原因がはっきり分からなくて…
蒸気減圧弁や制御弁が原因の場合もあります。
ただし、弁単体だけでなく、設定値や前後配管、蒸気の状態まで含めて確認することが重要です！
弁だけ交換すれば解決すると思っていました！
蒸気の状態や配管も関係するのですね。
はい。応急対応で一時復旧しても、原因の切り分けが不十分だと再発します。
蒸気設備は、弁だけでなく系統全体で見ることが大切です！
蒸気圧トラブルで現場が悩みやすいポイント
蒸気圧が安定しないトラブルは、突然発生し、しかも影響範囲が広いという厄介さがあります。
普段は問題なく動いているため初動が遅れやすく、気付いた時には生産や品質に影響が出ていることも少なくありません。
原因として多いのは、減圧弁や制御弁の劣化、設定不良、蒸気使用量の変化への未対応です。
ただし実際には、ストレーナーの閉塞、蒸気の湿り、ドレン滞留、前後配管条件などが重なっているケースも多く、弁単体の問題として処理すると再発につながります。
よくある困りごととリスク
- 圧力上昇で安全弁が吹く
蒸気漏れや高温蒸気の放出により、作業者の火傷リスクがあります - 圧力低下でラインが停止する
必要な蒸気量を確保できず、生産停止につながります - 圧力のばらつきで品質が不安定になる
加熱条件が安定せず、製品の仕上がりや品質にばらつきが生じます - 手動調整や監視が増える
本来不要な現場対応が増え、作業負担や属人化の要因になります - 燃料コストが増加する
不安定な制御を補うために蒸気を過剰に使い、エネルギーコストが悪化します
蒸気は目に見えないため、異常の発見が遅れやすいのが難しいところです。
確かに、気付いた時にはすでに影響が広がっていることが多いですね。
現場で実際にあった改善事例
減圧弁の固着で圧力が上がらないトラブル改善
業種：繊維製造業
地域：愛知県
工場規模：中小企業
施工規模：小規模
工期・体制：1人1日
予算：10万円
問題点

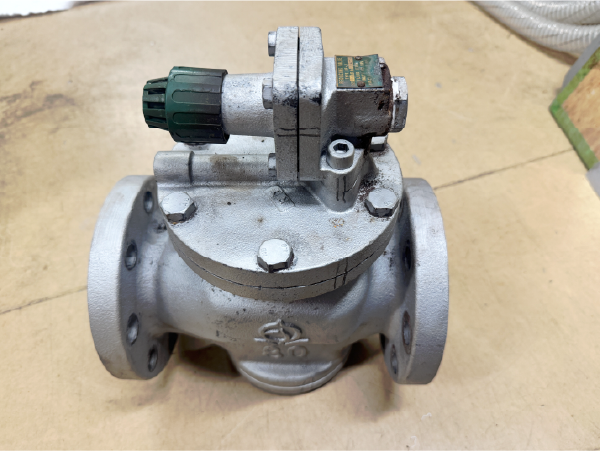

蒸気減圧弁の二次側圧力が上がらず、必要な蒸気が供給できない状態が続いていました。調査の結果、減圧弁内部の作動不良により弁が正常に開かなくなっていました。必要な蒸気条件を満たせないことから生産にも影響が生じており、早急な復旧が必要な状況でした。なお、交換用減圧弁は納期に約1カ月を要するため、緊急対応が必要でした。
改善内容

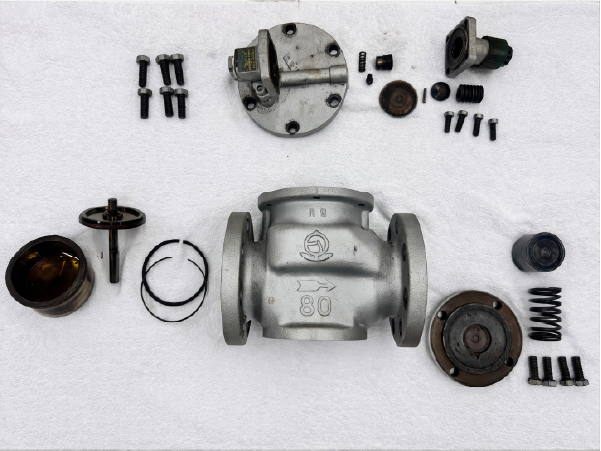

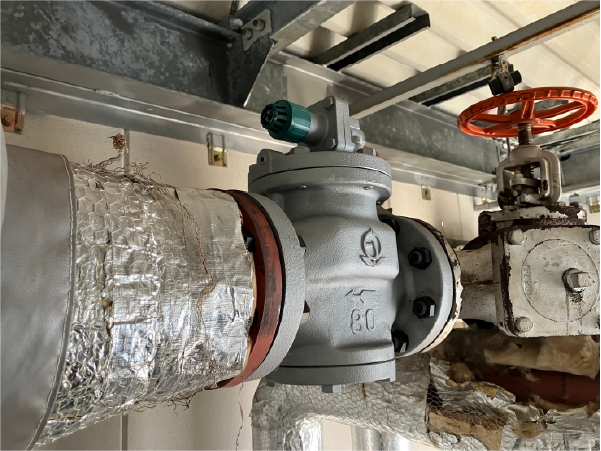

まずは現場で減圧弁を分解整備し、内部点検と清掃、調整を行うことで緊急復旧を実施しました。その後、交換品の入荷に合わせて減圧弁本体を新品へ交換し、恒久対策まで完了しました。
お客様の声
納期がかかる中でも早期復旧により生産影響を最小限に抑えることができ、後日の本体交換によって蒸気圧も安定しました。応急対応から恒久対策まで一貫して対応して頂いたことで、安心して運転を継続できるようになりました。
減圧弁は、納期の都合ですぐに交換できない場合でも、まず分解整備によって緊急復旧できるケースがあります。
そのうえで後日、計画的に本体交換まで行うことで、安定運転につなげることが重要です。
生産への影響が出ていたため早急な復旧が必要でしたが、まず運転を再開できる状態まで対応してもらえたことで助かりました！
その後に本体交換まで実施していただき、今は安心して運転できています。
蒸気使用量変化による制御弁設定ズレの是正
業種：自動車部品製造業
地域：愛知県
工場規模：中小企業
施工規模：小規模
工期・体制：1人1日
予算：10万円
問題点
蒸気制御弁の動きが不安定で、圧力が一定にならない状態が続いていました。
設備自体に大きな故障は見られなかったものの、圧力変動によって生産条件が安定せず、品質への影響が懸念されていました。背景には、設備改善後の蒸気使用量の変化がありました。
改善内容
工場の稼働状況を確認しながら立会い調整を実施しました。
蒸気使用量の減少に対して制御弁の設定値が適切でないことが判明したため、現場で設定値を見直し、負荷に合った制御条件へ再調整しました。実際の運転状態に合わせてその場で調整したことが、安定化の決め手となりました。
お客様の声
調整後は蒸気圧力が安定し、設備の挙動も落ち着きました。
これまで発生していた圧力変動への不安が解消され、品質面でも安心して運転できる状態となりました。大きな設備投資を伴わず改善できた点も高く評価されています。

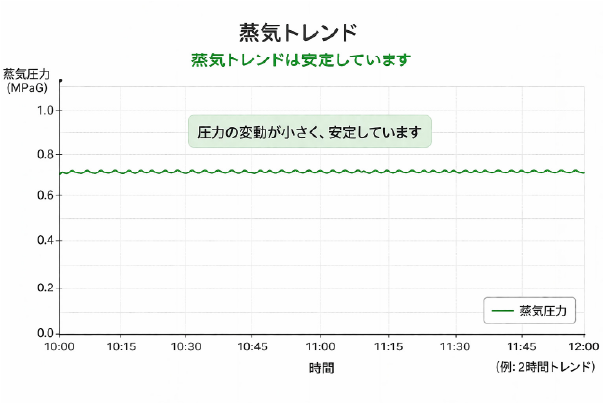

※本グラフは蒸気トレンドの傾向を説明するための模式図であり、実測値ではありません。
設備を変えたら制御設定も見直す必要があり、ここを見落とすと不安定になってしまいます。
設定の見直しだけで、ここまで改善するとは思いませんでした。
再発を防ぐための共通ポイントと導入のコツ
蒸気圧トラブルは、その場の復旧だけで終わらせると再発しやすい傾向があります。
重要なのは、弁単体ではなく、蒸気の流れ全体を見て対策することです。
安定運転している現場の共通点
- 定期的なオーバーホールを実施している
内部摩耗や固着を未然に防ぎ、突発停止のリスクを低減しています - 蒸気使用量に合わせて設定値を見直している
設備変更後も最適な制御状態を維持しています - 前後配管や付帯機器まで含めて確認している
弁だけでなく、ストレーナー、セパレーター、ドレン処理も含めて最適化しています - 蒸気の質を改善している
セパレーター設置やドレン管理により、弁の寿命延長と制御安定化につなげています
よくある失敗と注意点
- 試運転後のストレーナー点検・清掃を省略する
新設や工事後は、残留異物や停止中の沈殿物が流速上昇で巻き上がり、弁トラブルを招くことがあります - 応急対応だけで根本対策を行わない
一時的に復旧しても、設定や系統条件が変わらなければ短期間で再発する可能性があります - 弁単体だけを疑ってしまう
実際には、前後配管や使用条件の変化が主因であるケースも少なくありません
よくある質問
減圧弁内部の摩耗や傷、異物噛み込み、設定不良、ストレーナー閉塞、蒸気の湿り、前後配管条件などが原因として考えられます。
オーバーホールで改善できる場合もありますが、使用年数や損傷状態によっては交換が必要です。
蒸気減圧弁は圧力を調整するための弁であり、完全に蒸気を遮断することを目的とした弁ではありません。
そのため、停止後に二次側が閉止された状態では、減圧弁が正常範囲であっても弁座部からのわずかな漏れにより二次側圧力が徐々に上昇し、安全弁が作動することがあります。
また、弁体・弁座の損傷、異物噛み、スケール噛み等がある場合は、この漏れが大きくなり、より安全弁が吹きやすくなります。蒸気使用がなくなった系統は圧力が逃げ場を失います。減圧弁本体だけでなく、周辺配管や逃がし方法も含めて確認が必要です。
減圧弁内部の固着、ストレーナー閉塞、設定不良、蒸気供給不足などが考えられます。
無理な応急処置で状態を悪化させることもあるため、早めに点検・整備を行うことが重要です。
流量が弁の最低制御流量を下回ると制御が不安定になり、開閉動作を繰り返してハンチングが発生しやすくなります。
最大流量だけでなく最小流量まで考慮した容量選定が重要です。必要に応じて、小型弁やバイパスラインの追加を検討します。
工場ペディア編集部からのメッセージ
蒸気は“見えないインフラ”だからこそ、全体最適が重要です
蒸気設備は日常的に使われる一方で、異常が目に見えにくく、対策が後手に回りやすい設備です。
今回ご紹介したように、減圧弁や制御弁のトラブルは一見すると弁単体の問題に見えますが、実際には蒸気の質、配管設計、運転条件の変化が関係していることも少なくありません。
だからこそ、部分的な修理だけで終わらせず、蒸気設備全体のバランスを見直すことが重要です。
蒸気の安定供給は、生産の安定だけでなく、省エネやCO₂削減にも直結します。持続可能な工場運営のためにも、日常点検と予防保全を積み重ねていきましょう！
