製品不良・設備故障・ムダなコストの原因はエアーにあり？！
エアードレン対策＆等級見直しで現場改善する完全ガイド

エアードレンはなぜ発生する？

エアー配管内に発生するドレンは年中発生しますが、特に夏場の湿度上昇や、空調環境の温度差が大きい場所ではドレンが発生しやすくなります。 また、圧縮エアーは通常、フィルターやドライヤーを通して清浄化されますが、能力不足やメンテナンス不足でも水滴が混入しやすくなります。
ただし、ドレンは配管環境や換気状況など、外的要因が複雑に絡んで発生します。見落としがちな問題に早期に気づくことが、トラブルを未然に防ぐ鍵です。

エアードレンの放置はリスクの元

ドレンが混入した圧縮エアーは、錆などの製品不良・品質低下を引き起こす原因となります。

また、機械設備にドレンが入り込むと、錆・腐食・漏電などで突発的な機器停止などを引き起こし、年間で数百万以上の規模の損失に発展することもあります。

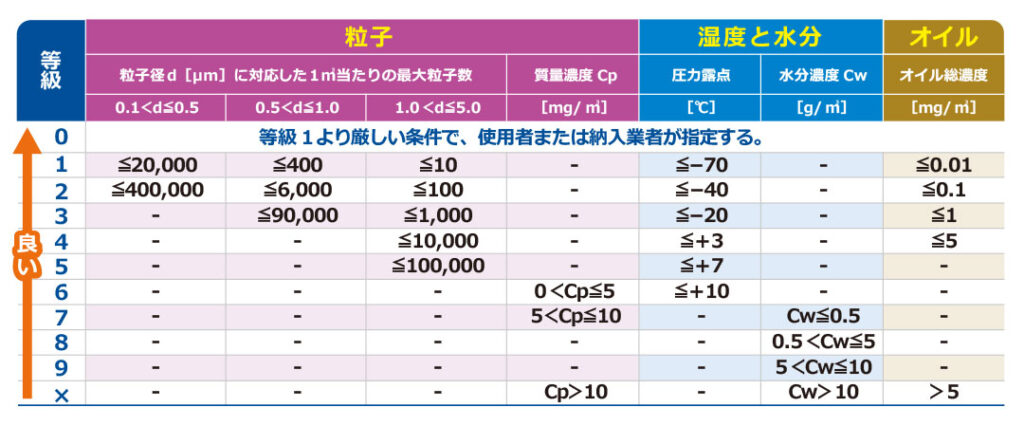

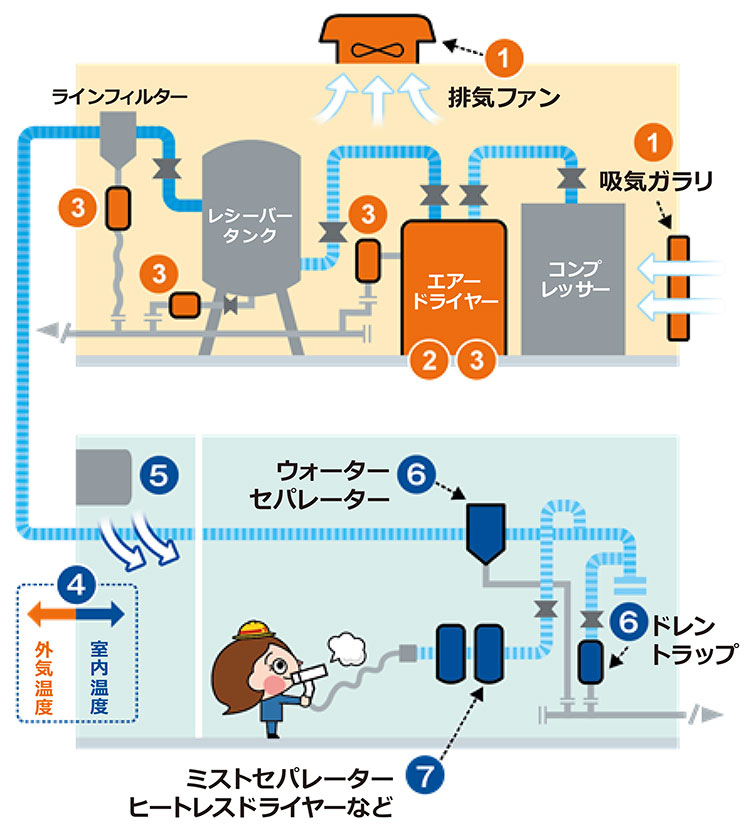

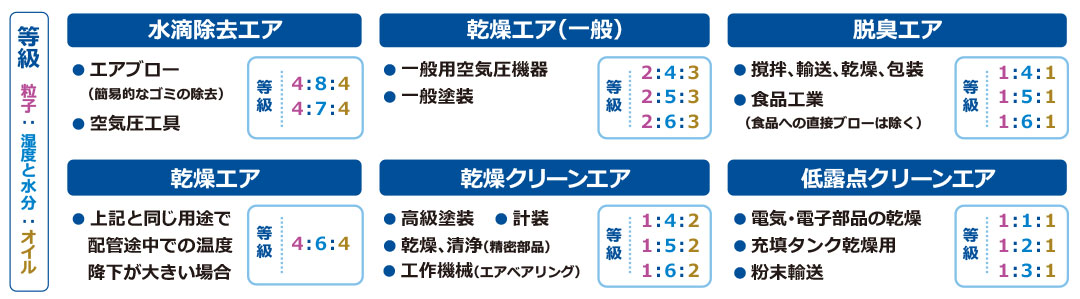

【ポイント1】送気元は用途に応じた品質基準に合わせる！

• ①適正な換気ができていますか？
• ②エアードライヤーの能力は適していますか？
• ③エアードライヤーやドレントラップは正常に動いていますか？

【ポイント2】送気先は要所で個別対策を！

• ④送気先と送気元の環境温度差が大きくないですか？
• ⑤空調機の送風口付近を通っていませんか？
• ⑥管路にも溜まったドレンを排出する機器やバルブを付けていますか？
• ⑦要所に応じた補填機器は付いていますか？

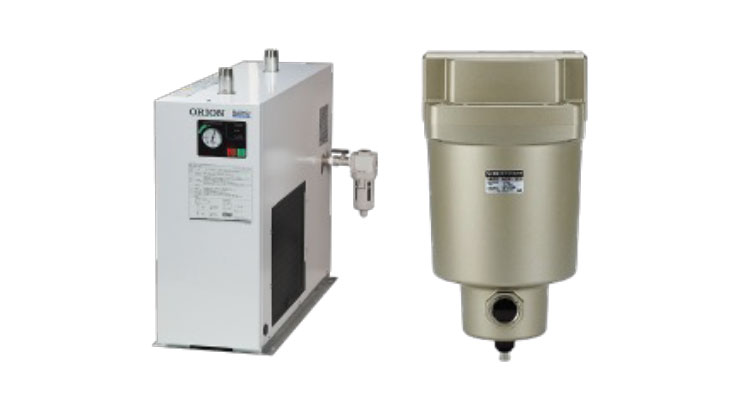

送気元

冷凍式エアードライヤー
メインラインフィルターなど

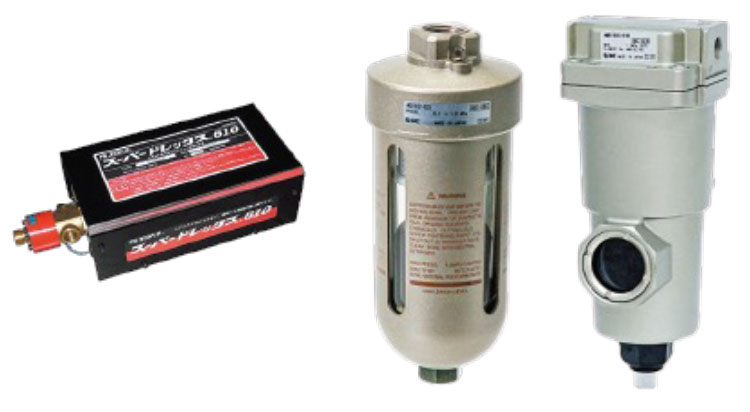

管路

ウォーターセパレーター
ドレントラップなど

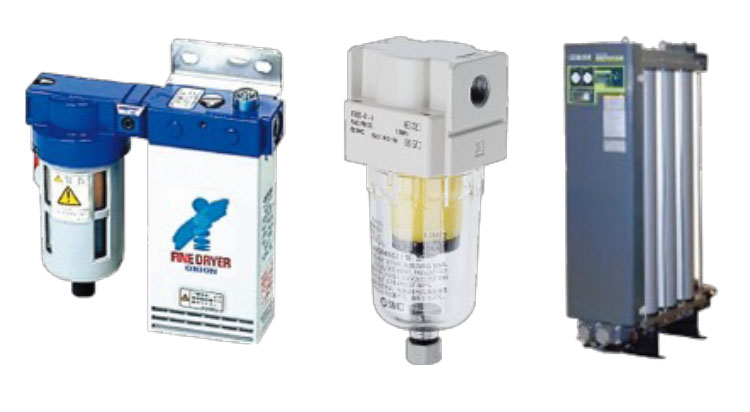

供給部

ミストフィルター
膜式エアードライヤー
ヒートレスドライヤーなど

エアードレンの問題は、気温や湿度、設備環境など多くの要素が関係しており、対策を間違えてしまうと、製品不良や設備故障が繰り返される原因になります。今回ご紹介したように、エアーの使用箇所ごとに必要な品質等級や機器の選定を正しく行うことで、安定した工場運営へつなげることができます。

エアーは“見えないユーティリティ”です。
管理次第では、省エネやカーボンニュートラルなどの環境対策にも効果的です。

この記事が今後の運用改善やトラブル予防の一助となれば幸いです。
